1.1 基本功能

■ 低頻方波勵磁，勵磁頻率：1/16工頻、1/20工頻、1/25工頻；

■ 高頻方波勵磁，勵磁頻率：1/2工頻（適用于漿液測量）（選配）；

■ 勵磁電流可選定為125mA、187.5mA、250mA、500 mA；

■ 不需要附加電極的空管測量功能，連續測量，定值報警；

■ 流速測量范圍：0.1 --- 15米/秒，流速分辨率：0.5毫米/秒；

■ 交流高頻開關電源，電壓適用范圍：85VAC --- 250VAC；

■ 直流24V開關電源，電壓適用范圍：20VDC --- 36VDC；

■ 網絡功能：電流環通訊功能、MODBUS、GPRS、PROFIBUS（選配）；

■ 中文、英文顯示方式,（可定制其它語言）；

■ 內部有三個積算器總量，可分別記錄：正向總量、反向總量、差值總量。

1.2 特殊功能

■ 掉電時間記錄功能，自動記錄儀表系統電源間斷時間，補算漏計流量；

■ 小時總量記錄功能，以小時為單位記錄流量總量，適用于分時計量制；

■ 紅外手持操作鍵盤，遠距離非接觸操作轉換器功能。

1.3 正常工作條件

環境溫度：分體型 –10～+ 60℃；相對濕度：5%～90%；供電電源：?jiǎn)蜗嘟涣麟?85～250V，45～63Hz；耗散功率：小于20W（連接傳感器配后）。

1.4 與傳感器連接型式

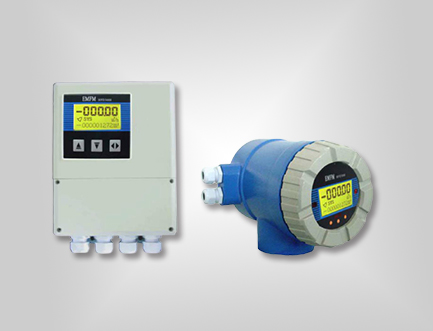

圓形殼體一體式：圓形殼體，殼體直接同傳感器法蘭連接，隔爆設計；方型殼體一體式：方形殼體，殼體直接同傳感器法蘭連接；方型殼體分體式：墻掛式方形殼體，轉換器同傳感器電纜連接；

2.1 執行標準

CR 系列電磁流量計轉換器設計、生產、檢測執行《JJG-1033-2007 電磁流量計》。

2.2 基本參數與性能指標

模擬電流輸出：負載電阻：4～20mA時，0～750Ω?；菊`差：0.1%±10μA。

數字頻率輸出頻率輸出范圍：1～5000Hz；輸出電氣隔離：光電隔離。隔離電壓：> 1000VDC；頻率輸出驅動：場效應管輸出，承受電壓36VDC，maximum負載電流250mA。

數字脈沖輸出輸出脈沖當量：0.001～1.000  m3 / cp、0.001～1.000  Ltr / cp、0.001～1.000  T/ cp。輸出脈沖寬度：50ms，高頻時自動轉換成方波；輸出電氣隔離：光電隔離，隔離電壓： > 1000VDC；脈沖輸出驅動：場效應管輸出，承受電壓36VDC，maximum負載電流250mA。

報警輸出報警輸出接點：ALMH---上限報警；ALML---下限報警；輸出電氣隔離：光電隔離。隔離電壓：> 1000VDC；報警輸出驅動：達林頓管輸出，承受電壓可達36VDC，負載電流可達250mA。

數字通訊接口及通訊協議MODBUS接口：RTU格式，物理接口RS-485，電氣隔離1000V；電流環通訊接口：支持標準電流環通訊協議，配置電流環通訊手持器，可在線顯示測量值，并可修改儀表參數；

電氣隔離：模擬輸入與模擬輸出間絕緣電壓不低于500V；模擬輸入與報警電源間絕緣電壓不低于500V；模擬輸入與交流電源間絕緣電壓不低于500V；模擬輸出與交流電源間絕緣電壓不低于500V；模擬輸出與大地之間絕緣電壓不低于500V；脈沖輸出與交流電源間絕緣電壓不低于500V；脈沖輸出與大地間絕緣電壓不低于500V；報警輸出與交流電源間絕緣電壓不低于500V；報警輸出與大地間絕緣電壓不低于500V。以上就是CR系列電磁流量計轉換器的規格介紹。
