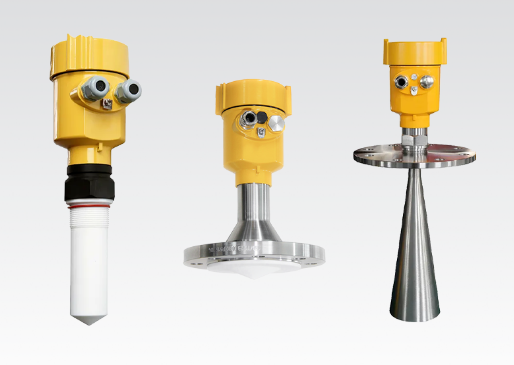

固體雷達物位計是一種用于測量液體、固體和粉末等物位的測量設備。它基于微波反射原理工作，通過發射微波信號，然后接收從物體表面反射回來的信號來測量物位。

雷達物位計原理

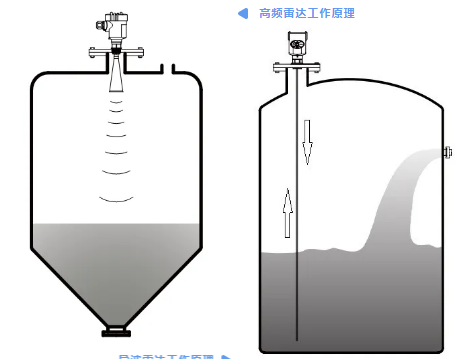

雷達物位計的工作原理主要基于時間反射法和頻率調制連續波（FMCW）技術。以下是兩種常見雷達物位計的工作原理：

1. 時域反射法（Time Domain Reflectometry，TDR）

發射波：雷達物位計的天線向被測物料表面發射一束短脈沖微波信號。

反射波：當微波信號遇到物料表面時，會被部分反射回傳感器。

接收波：天線接收反射回來的微波信號。

時間測量：物位計測量發射波和反射波之間的時間差。

距離計算：根據微波在空氣中的傳播速度（近似光速），計算出天線到物料表面的距離，即：

距離=時間差*光速/2。

2. 頻率調制連續波（Frequency Modulated Continuous Wave，FMCW）

發射波：雷達物位計發射一束頻率隨時間線性變化的連續波（通常為鋸齒波或三角波）。

反射波：該波遇到物料表面時被反射。

接收波：天線接收反射回來的連續波。

頻率差測量：由于發射波頻率隨時間變化，接收波的頻率與當前發射波的頻率之間存在頻率差。

距離計算：通過測量這一頻率差，結合頻率調制速率，計算出天線到物料表面的距離。

應用場景：

雷達物位計的應用范圍非常廣泛，涵蓋了電力、鋼鐵、冶金、水泥、石油化工、造紙、食品等工業生產的大多數領域。在不同的工業生產過程中，固體雷達物位計根據其原理和性能特點，有不同的應用情況。

在鋼鐵行業中，雷達物位計被廣泛應用于煤焦化備煤倉、焦倉、煤氣柜、煤焦油及粗苯罐等固體物料測量環節，尤其在煉鐵中間倉、高爐料位等高溫、粉塵附著的環境中，雷達物位計表現出良好的穩定性和精準性。

在煤炭行業，原煤倉、粉煤倉、煤矸石倉儲料位，洗煤池等環節也大量使用雷達物位計進行固體物料測量，尤其是在強粉塵和低介電常數的環境下。

在水泥行業中，原料庫、生料均化庫、熟料庫、成品庫、粉煤灰倉、原煤倉、石膏庫、水泥渣倉等多個環節也會利用雷達物位計進行固體物料的測量。

選型注意事項：

1、介質的特性：例：腐蝕性、粘附性等

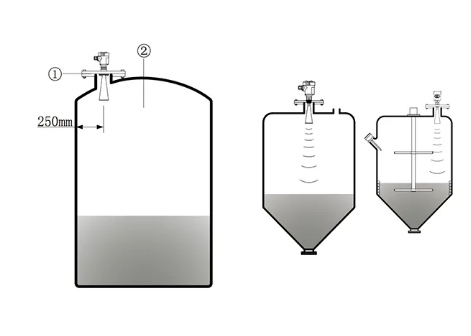

2、現場安裝位置：常規安裝、特殊安裝。

總結：

固體雷達物位計利用微波技術，通過測量發射和反射信號之間的時間差或頻率差，精確地確定物料的物位高度。其高精度、非接觸測量、適應性強和低維護成本的特點，使其在多個工業領域得到廣泛應用。以上就是固體雷達物位計的詳情介紹，更多產品內容詳情請關注“物位計、液位計”欄目。
