低頻雷達液位計發射能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。因此，低頻雷達液位計是運行時間通過電子部件被轉換成物位信號，是一種通過特殊的時間延伸方法可以確保極短時間內穩定和精確測量的儀表。

雷達液位計的分類：

非接觸式雷達液位計包括脈沖雷達液位計和調頻連續波雷達液位計：

（1）脈沖雷達液位計

利用電子單元通過天線系統發射極窄的微波脈沖，脈沖以光速在空間內傳播，當遇到被測量介質阻礙時，部分能量產生反射波形，被天線系統接收。將發射與接收脈沖之間時間間隔轉換為天線系統到被測介質的距離。這種測量方式由于測量的時間間隔非常小，需采用時間拓展技術，測量精度在5~10mm。

（2）調頻連續波雷達液位計

利用電子單元產生經頻率調制的電磁波信號從天線系統發射，當遇到被測量介質阻礙時，部分能量產生反射波形，被天線系統接收。將接收的反射信號和發射的瞬時頻率信號比較，頻率差轉換為天線系統到被測介質的距離。這種測量方式測量精度可達1mm。

頻率對測量的影響

雷達液位計是通過天線發射電磁波，電磁波的頻率越高，電磁波的能量越高，波長越短，散射現象越明顯；反之能量越低，波長越長，能量不容易被氣相層吸收。對于同一尺寸的天線，一個波長為1.2cm、頻率為26 GHZ的液位計比一個波長為3cm、頻率為10 GHZ的液位計的增益高6倍。

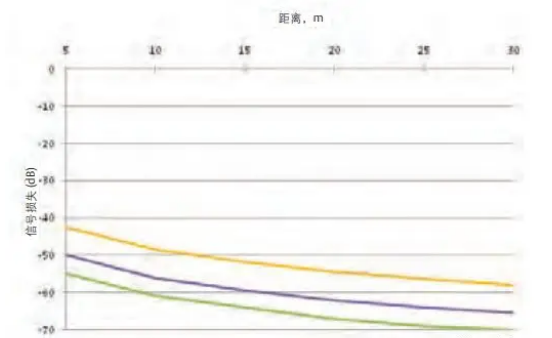

備注：天線增益表示定向天線輻射集中程度的參數）不同頻率（26 10 6 GHZ）、同一天線和介電常數及距離增長的接受信號圖如下所示：

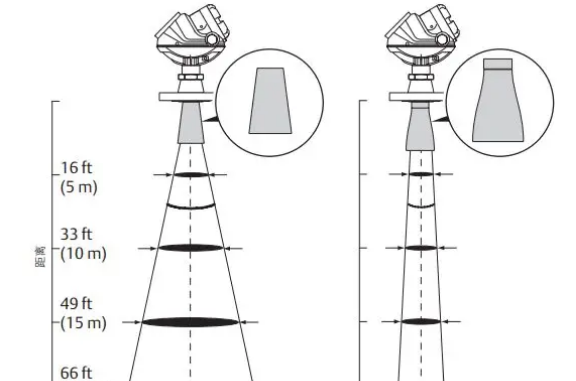

雷達液位計的總波束寬度與設備的頻率成反比。因此對于同一直徑的天線，如果雷達液位計的頻率提高，波束寬度將低于較低頻率的設備，狹窄的波束可將管嘴、罐壁和干擾物的影響降至最低。如下圖所示（左側是6 GHZ的，右側為26GHZ的）。

低頻和高頻雷達液位計應用的區別：

測量蒸汽和泡沫、有冷凝物時首選低頻雷達，在多數其他應用中，為了便于安裝，首選高頻雷達。

1）較低的頻率降低對蒸汽、泡沫和天線污染物的靈敏度。低頻雷達的波速角較寬，可更好的處理蒸汽、灰塵、冷凝、污染和湍流表面的問題。

2）較高的頻率可對管嘴、罐壁和干擾物的影響降至最低。

總之：低頻雷達液位計種類齊全，主要有纜繩式導波雷達液位計、桿式導波雷達液位計、喇叭口天線型雷達液位計、防腐四氟型雷達液位計、水滴型天線雷達液位計、衛生型平板雷達液位計、PFA桶天線雷達液位計、水利雷達液位計、高溫型雷達液位計、高頻雷達液位計、調頻波FMCW型雷達液位計等型號。以上就是低頻雷達液位計的詳情介紹，更多產品詳情內容請關注“物位計、液位計”欄目。
